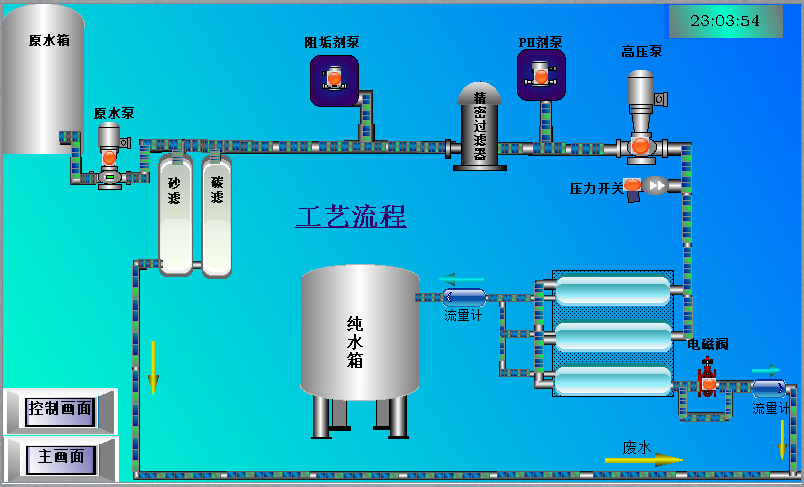

首先是系統的工藝流程圖，如下圖所示
.原水箱液位低于中位時,進水閥打開補水直至原水箱高液位時,補水電閥自動關閉，（補水閥與原水箱用戶自備）。 2．清水箱液位低于中位時，必須滿足原水箱液位中位以上，原水泵運行，待清水箱液位到高位時，原水泵停止工作，同時原水箱液位如在低位時原水泵不能工作，如在運行中遇原水箱低液位時，原水泵自動停止工作，原水泵運行前先打開多介質過濾器、活性炭過濾器的進水電動閥、出水電動閥，等多介質過濾器、活性炭過濾器的進水電動閥、出水電動閥打開到位后真正運行原水泵。 3．當原水泵工作之后，低壓保護開關動作高壓泵開始運行，之后PLC自動計時，按照時間設置一次啟動一級高壓泵．當原水泵停止工作，低壓保護開關動作復位，高壓泵進入停機程序，當高壓保護開關動作，高壓泵同樣進入停機程序。
輸入信號有：壓力檢測、原水箱高低限位、純水箱液位、低壓動作信號等
輸出信號：高壓泵、原水泵、電磁閥、阻垢劑泵。進水閥等
PLC配置永宏B1系列或者是LS產電K120S系列、操作系統由觸摸屏為深圳顯控SK系列畫面組態。

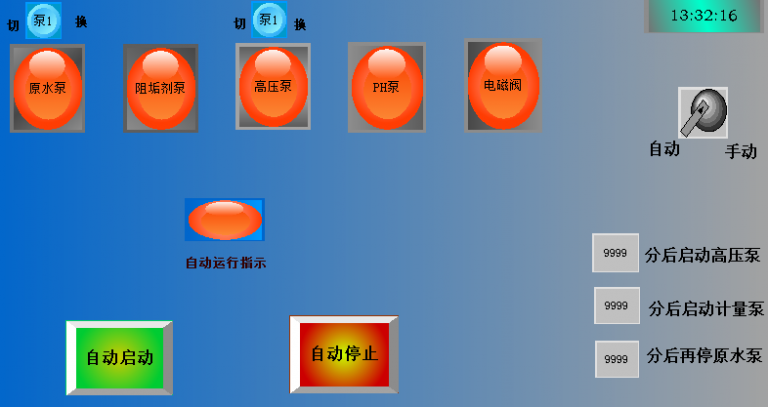

當然HMI上會有各個輸出的運行顯示、以及在自動邏輯中有幾個時間段需要設置，也就是說高壓泵、計量泵、原水泵的先后啟動順序是設定好的。因?yàn)橄到y(tǒng)中原水泵和高壓泵頻繁工作，所以我們選用一用一備方式，緩解單獨泵的工作壓力。備用泵可手動切換，在自動中也可設置一定的時間，時間到后系統會自動切換。程序中選用順序指令，方便自動循環流程檢索。
此外二級反滲透的程序也已經成熟，具體可溝通公司技術咨詢，此外對于水處理設備廠家，我們提供電氣方案，配合你們的工藝，讓我們一起為客戶實現他們需求！
主電路圖紙
輸入信號有：壓力檢測、原水箱高低限位、純水箱液位、低壓動作信號等
輸出信號：高壓泵、原水泵、電磁閥、阻垢劑泵。進水閥等
PLC配置永宏B1系列或者是LS產電K120S系列、操作系統由觸摸屏為深圳顯控SK系列畫面組態。
當然HMI上會有各個輸出的運行顯示、以及在自動邏輯中有幾個時間段需要設置，也就是說高壓泵、計量泵、原水泵的先后啟動順序是設定好的。因?yàn)橄到y(tǒng)中原水泵和高壓泵頻繁工作，所以我們選用一用一備方式，緩解單獨泵的工作壓力。備用泵可手動切換，在自動中也可設置一定的時間，時間到后系統會自動切換。程序中選用順序指令，方便自動循環流程檢索。
此外二級反滲透的程序也已經成熟，具體可溝通公司技術咨詢，此外對于水處理設備廠家，我們提供電氣方案，配合你們的工藝，讓我們一起為客戶實現他們需求！
主電路圖紙
