從一開始的一拖一到一拖二一拖四再到二拖四等等，變頻器恒壓供水系統一直在節能和經濟效益上不斷實現提高。首先我們先明確變頻恒壓供水的原理：
利用供水系統的水壓作為檢測信號，保持一定的壓強達到用戶用水的基本要求，變頻器會根據檢測到的信號控制輸出不同的頻率改變電機的轉速達到系統壓力不變。當用戶用水量提高時，壓強下降率會很快，變頻器需要提高頻率讓電機轉速提高，供水則多。相反，用水量少時，變頻器降低電機轉速，甚至停機，只要系統水壓達到設定值，電機無需轉的那部分功率則是被變頻器省掉。其實在行業內這種控制成為PID閉環控制。從檢測到邏輯到輸出到反饋，變頻器的自動化性在這方面已經很成熟。
是的，說到PID ，PLC的邏輯控制我們也是知道的，利用程序的編輯實現一拖幾的控制系統也是很成功的，其實市場一些知名品牌變頻器例如ABB、英威騰等，在一拖四等控制上也是本身自帶功能，而且相當成熟，客戶的選擇變得更為經濟性方便性。工程的檢修型也是方便很多。我們以經典的變頻器一拖三舉例：

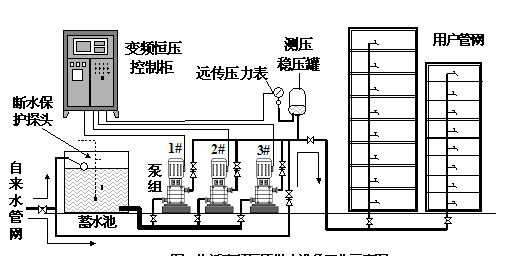

控制示意圖從圖中看出變頻器（控制柜）、遠傳壓力表（變送器）是系統的控制邏輯組成必要部分
工藝功能：在系統中，客戶在控制柜可根據面板或觸摸屏調試參數，選擇供水方式，輸入目標壓力、保護壓力等參數，而目標壓力則是恒壓控制的目標值。當系統檢測到壓力反饋給我們變頻器輸入端子時，經過PID運算，變頻器會輸出一個頻率啟動軟啟第一臺電機，具體的反應速度和輸出效果則是由PID的積分比例調試，加速時間等參數決定。檢測壓力跟設定值的比較，壓力大則變頻器輸出減小，降低電機轉速。若是小，則要提升頻率，達到50HZ 若經檢測還是壓力升不到預設壓力值時，一號水泵則切換到工頻直接50HZ運行，2號水泵則由變頻軟啟，作用PID效果，同樣道理，如果用水量在增大時，3號作用變頻PID 恒壓，前兩個泵直接50HZ 運轉。這樣就會滿足不同時間段不同用戶用量的情況變化，我們始終保持系統壓力不變。
柜體控制柜我們設有有手動模式，當起初安裝調試時，我們利用手動校驗正反裝，同時在檢修的時候，手動使用會保證用戶用水不會受到影響。
變頻器的選擇因素：電機功率、具有PID 控制、一拖N的控制卡、如果和上位機通訊需要485通訊口。
變頻器接線方式以及控制柜接線原理需參照各個廠家的變頻輸出定義和PID恒壓控制原理圖。
目前市場上也有很多成套成熟設備，包括水箱、泵組、變頻控制柜、以及壓力表等，客戶買來直接接上入水口出水口即可。總之，變頻器的恒壓控制在供水還有供暖上得到普遍的應用，不僅能達到節能，對管路的水壓沖擊也得到改善，讓電機的壽命使用延長。其PID作用在在水壓、氣壓、流量、溫度等穩定控制上。變頻器的自動化特性是極高的，我們需要物盡其用、為我們的生活工作帶來更多改善！
